- Artikel-Nr.: RC-5-1
- Herstellernummer: RC5-1

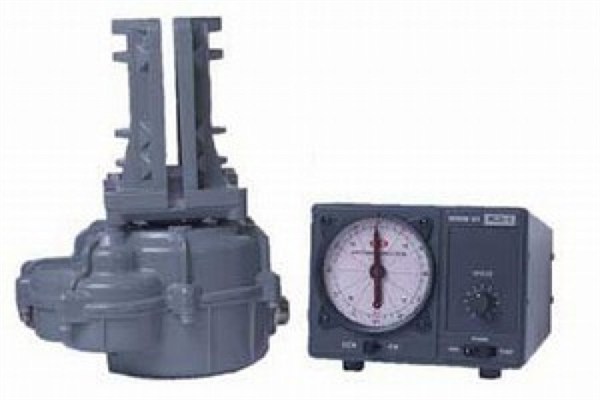

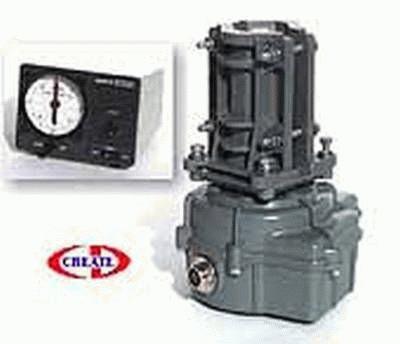

Dieser Create RC 5-1 Rotor ist zum Drehen und Tragen kleiner oder mittlerer Antennenanlagen vorgesehen.
Dieses Rotor-System kann zum Drehen sowohl von Antennen für Kurzwelle oder UKW, als auch von Such- oder Beleuchtungsscheinwerfern, Kameras, Solarmodulen oder für andere Anwendungen eingesetzt werden.
Technische Daten
Drehmoment (kg/cm) | : | 600 |
Bremsmoment (kg/cm) | : | 8000 |
Mast Durchmesser (mm) | : | 48-63 |
Max. Tragfähigkeit (kg) | : | 400 |
Umlaufzeit 360° (sec) | : | 75-110 (var. Umlaufgeschwindigkeitsregler) |
Bremse | : | über Schneckengetriebe |
Preset Funktion | : | nein |
Anschluß PC-Steuerung | : | nein |
Gewicht Rotor (kg) | : | 6 |
Abmessungen Rotor | : | B176 x T201 x H272 mm (mit 1 Flansch) |
Steuerkabel | : | 7-adrig (nicht im Lieferumfang) |
Konnektoren | : | inklusive |
Motor | : | RC5/FE10S, RC5A/F7E25S, RC5B/JH7E40S |

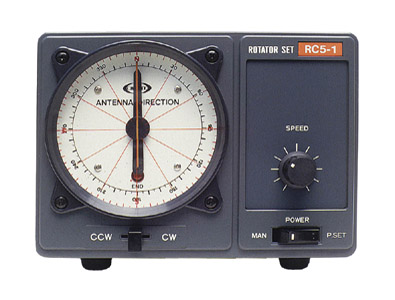

Gewicht Steuergerät (kg) | : | 3 |
Abmessungen Steuergerät | : | B170 x T173 x H123 mm |
Sicherheitshinweis zu den Rotoren des Herstellers Create
Laut Hersteller darf der Rotor nur maximal 5 Minuten ohne Unterbrechung betrieben werden! Anschließend muß ein Abkühlphase von mindestens 10 Minuten eingehalten werden. Dies bedeutet, daß der Rotor ganz normal im Funkbetrieb eingesetzt werden kann, wenn man den Intervallbetrieb 2:1 (Pause/Arbeitszeit) einhält. Das Steuergerät muß ausgeschaltet werden (Mittelstellung), wenn Sie die Bewegungen des Rotors nicht beobachten können oder nach Beendigung des Funkbetriebs!
Durch das Hysterese-Verhalten der Steuerelektronik kann es vorkommen, daß das Steuergerät ständig versucht eine Abweichung auszugleichen. Dadurch kann ein Dauerbetrieb entstehen der den Rotor und das Steuergerät beschädigt.
Antenna rotator 110/230VAC 90VA, maximum vertical load 400kg, horizontal load 800kg, rotating torque 60Nm, brake torque 780Nm, worm gear at motor, variable speed 75-110 sec., reversing delay 1sec., mast diameter 48-63mm, 360° scale, weight 4kg rotator and 2kg controler, needs 7 core cable (0.75mm2 up to 50m lenght, 1.25mm2 up to 80m lenght).
Hersteller: | Create Rotators |
