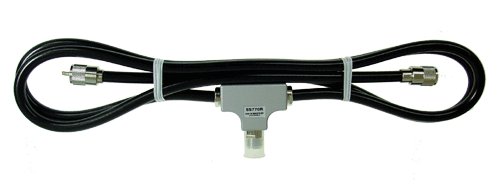

Diamond SS-770R Stock Transformer für gestockte Richtantennen

Der Diamond SS770R ist ein hochpräziser Phasenausgleichskabelbaum, der dafür entwickelt wurde, zwei Richtstrahl- oder Yagi-Antennen in den Amateurfunkbändern 2 Meter (144 MHz) und 70 Zentimeter (430 MHz) phasenmäßig aufeinander abzustimmen. Als spezielle Phasenanpassungslösung von Diamond Antenna für die Antennenstapelung konzipiert, ermöglicht er es Funkamateuren, aufeinander abgestimmte Richtantennen – wie beispielsweise die Diamond SB144 und SB430 – zu kombinieren und so eine symmetrische Signalverteilung sowie eine ausgewogene 50-Ohm-Impedanzanpassung an die Hauptübertragungsleitung zu gewährleisten.

Der SS770R besteht aus verlustarmen koaxialen Phasenschnitzen und hochwertigen Steckverbindern und summiert effektiv die effektive Strahlungsleistung zweier Richtantennen, während er gleichzeitig die Hauptstrahlbreite entweder in der horizontalen oder vertikalen Ebene verengt. Diese Konfiguration sorgt für eine erhebliche Steigerung des Vorwärtsgewinns und schärft die Front-to-Back-Diskriminierung gegenüber unerwünschtem Rauschen außerhalb der Achse, was ihn zu einer unverzichtbaren Konfiguration für VHF/UHF-DX-Kommunikation, Amateur-Satellitenverfolgung und Contest-Betrieb macht.

Wichtige Vorteile

• Werkseitig kalibrierte Phasenanpassung: Speziell entwickelt, um zwei Richtantennen bei 144 MHz und 430 MHz phasengleich zu kombinieren, ohne dass eine komplizierte manuelle Abstimmung erforderlich ist.
• Optimiert für Diamond-Beam-Systeme: Passt sich nahtlos an gestapelte Konfigurationen mit den Diamond-Richtantennen SB144 (2 m) und SB430 (70 cm) an.
• Erhöhter Gewinn und verbesserte Richtwirkung: Kombiniert die Apertur zweier Antennen, um die Strahlungsmuster zu bündeln und die Reichweite bei Fernkontakten zu vergrößern.
• Verlustarmes HF-Design: Präzise Anschlüsse und verstärkte Abschirmung minimieren Einfügungsverluste und gewährleisten den Empfang schwacher Signale im VHF- und UHF-Bereich.
• Wetterfeste Zuverlässigkeit: Langlebige Außenmaterialien, die für den dauerhaften Einsatz im Freien an Türmen, Querträgern und Antennenmasten ausgelegt sind.

Empfohlene Anwendungsbereiche

VHF/UHF-Richtantennen-Stacking-Systeme

Kombiniert zwei identische Richtantennen horizontal oder vertikal, um die Signalstärke bei schwachen SSB- und CW-DX-Verbindungen auf 2 m und 70 cm zu erhöhen.

Amateur-Satellitenverfolgung und EME-Betrieb

Ideal für Stationen, die einen verbesserten Richtgewinn, eine präzisere Keulenkontrolle und geringeres Nebenkeulenrauschen benötigen, wenn sie Satelliten in der erdnahen Umlaufbahn verfolgen oder Verbindungen unter schwierigen Bedingungen herstellen.

Wettbewerbe und Field-Day-Einsätze

Ermöglicht den schnellen, zuverlässigen Aufbau einer Doppelstrahl-Antennenanordnung an tragbaren Masten, ohne dass vor Ort spezielle Phasenleitungen verlegt werden müssen.

Technische Daten

Spezifikationen
Marke Diamond AntennaModell SS770RKomponententyp Phasenkabelbaum für 2-Strahl-RichtantennenBetriebsbänder 2 Meter (VHF / ~144 MHz) und 70 Zentimeter (UHF / ~430 MHz)Primäre Kompatibilität Richtantennen (optimiert für Diamond SB144 und SB430)Systemimpedanz 50 ΩAnwendung Phasengerechte Stapelung von 2 Richtantennen

Wichtigste Merkmale

• Original-Phasenkabel von Diamond Antenna zur Stapelung von 2 Richtantennen.
• Ausgelegt für den Betrieb sowohl im 2-m-Band (144 MHz) als auch im 70-cm-Band (430 MHz).
• Speziell entwickelt für die Kopplung von Antennen wie der Diamond SB144 und SB430.
• Gewährleistet Phasenausgleich und eine angepasste Leitungsimpedanz von 50 Ohm.
• Robuste, verlustarme Koaxialbaugruppe, ausgelegt für anspruchsvolle Wetterbedingungen.

Lieferumfang

• 1x Diamond SS770R Phasenausgleichskabel.
