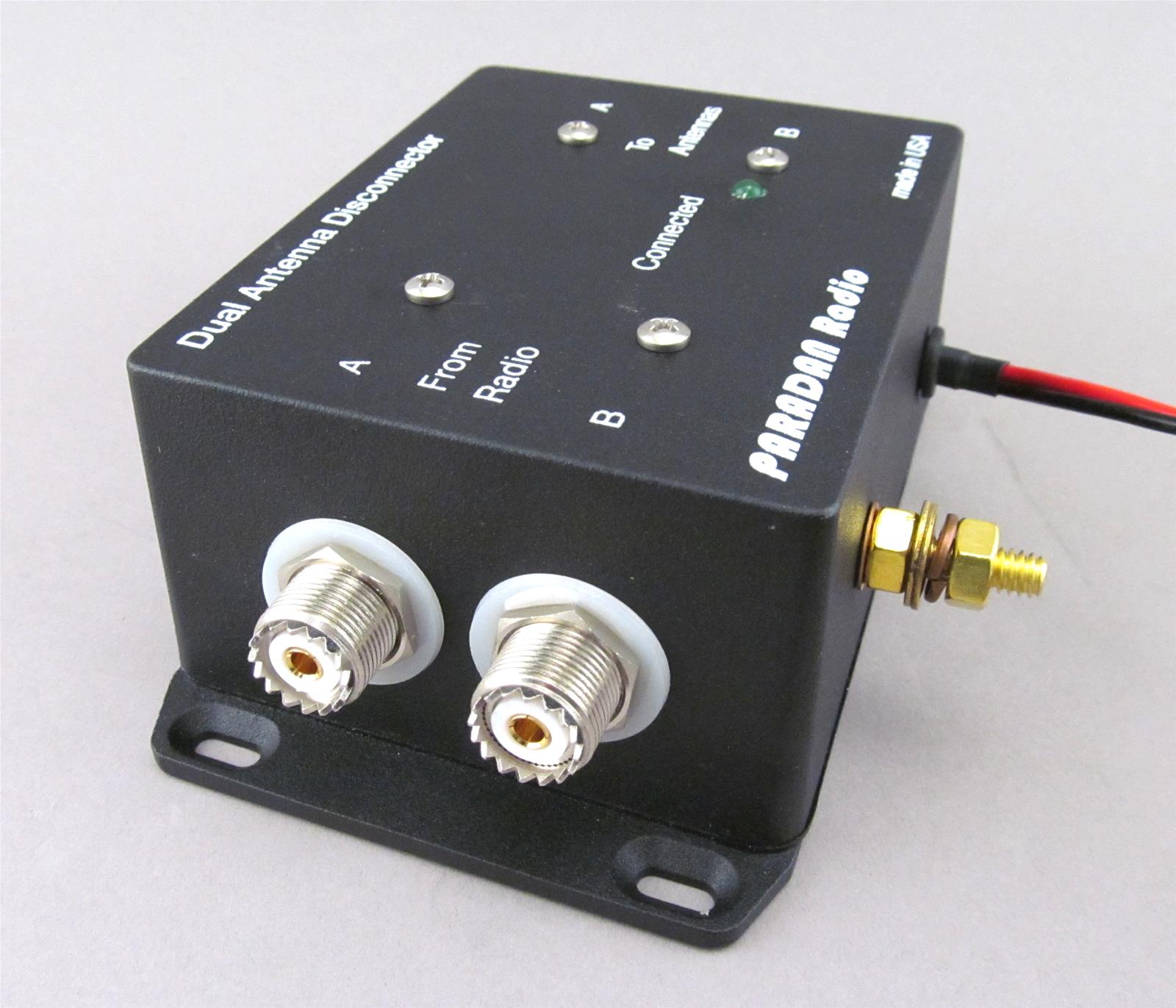

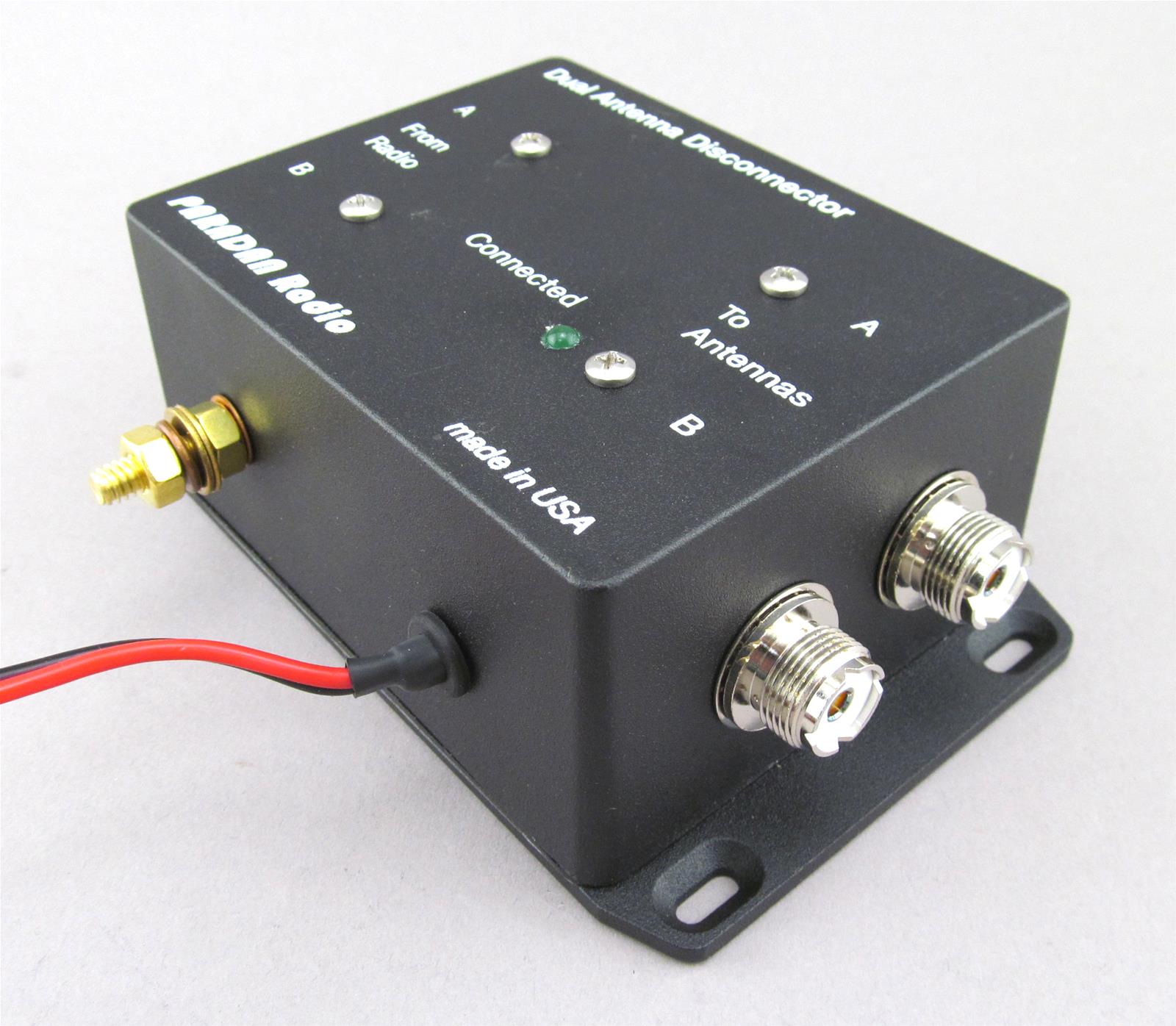

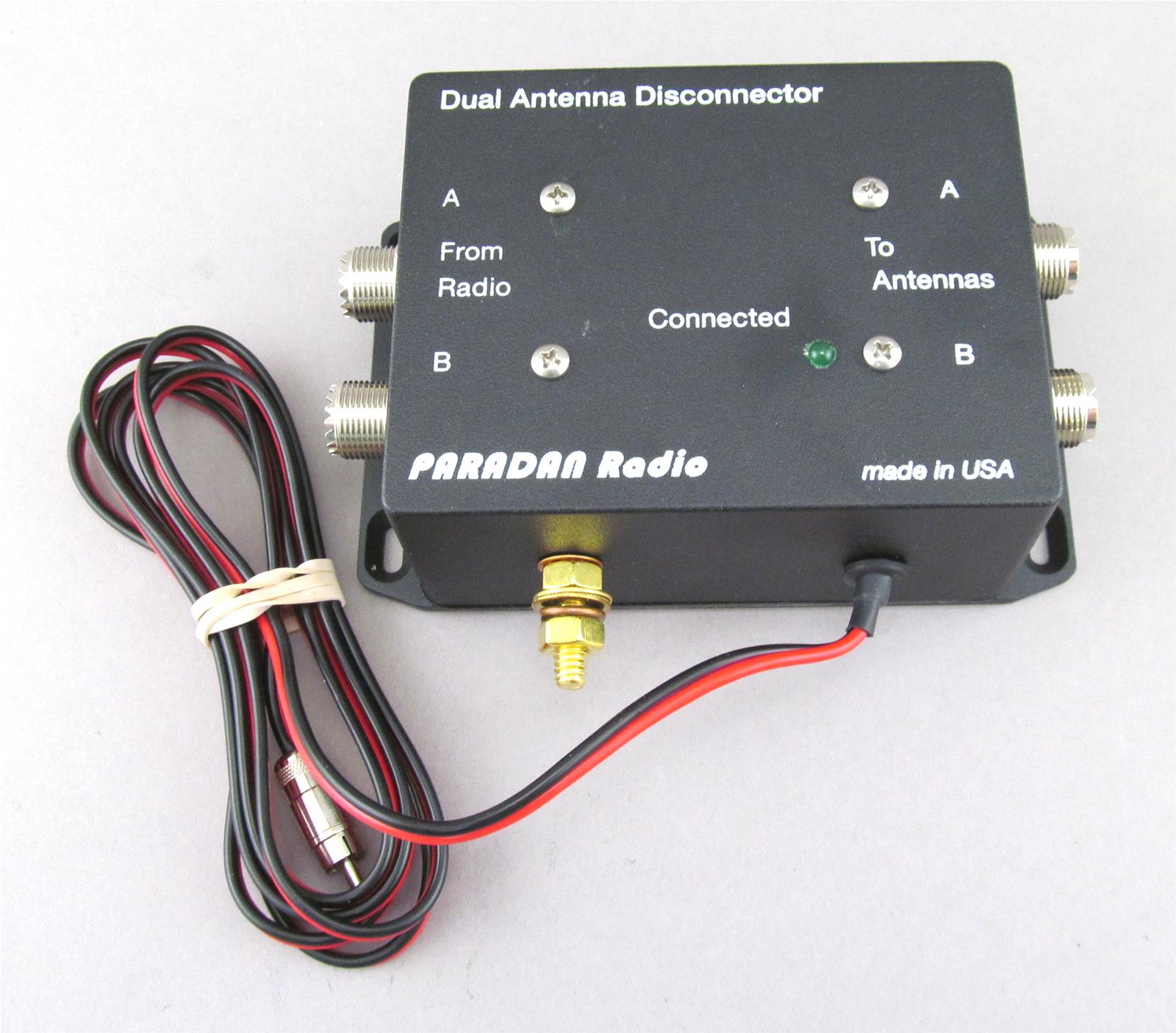

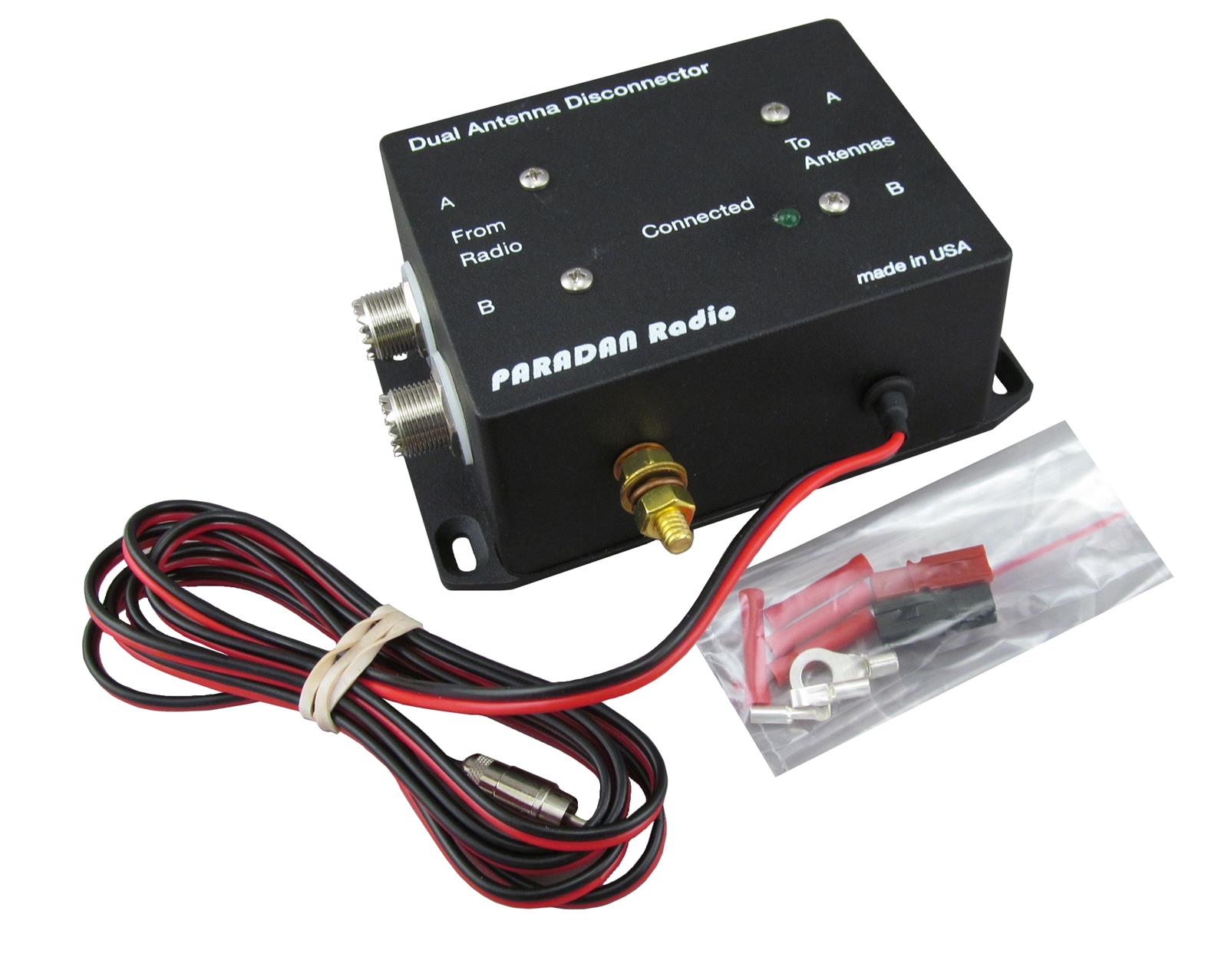

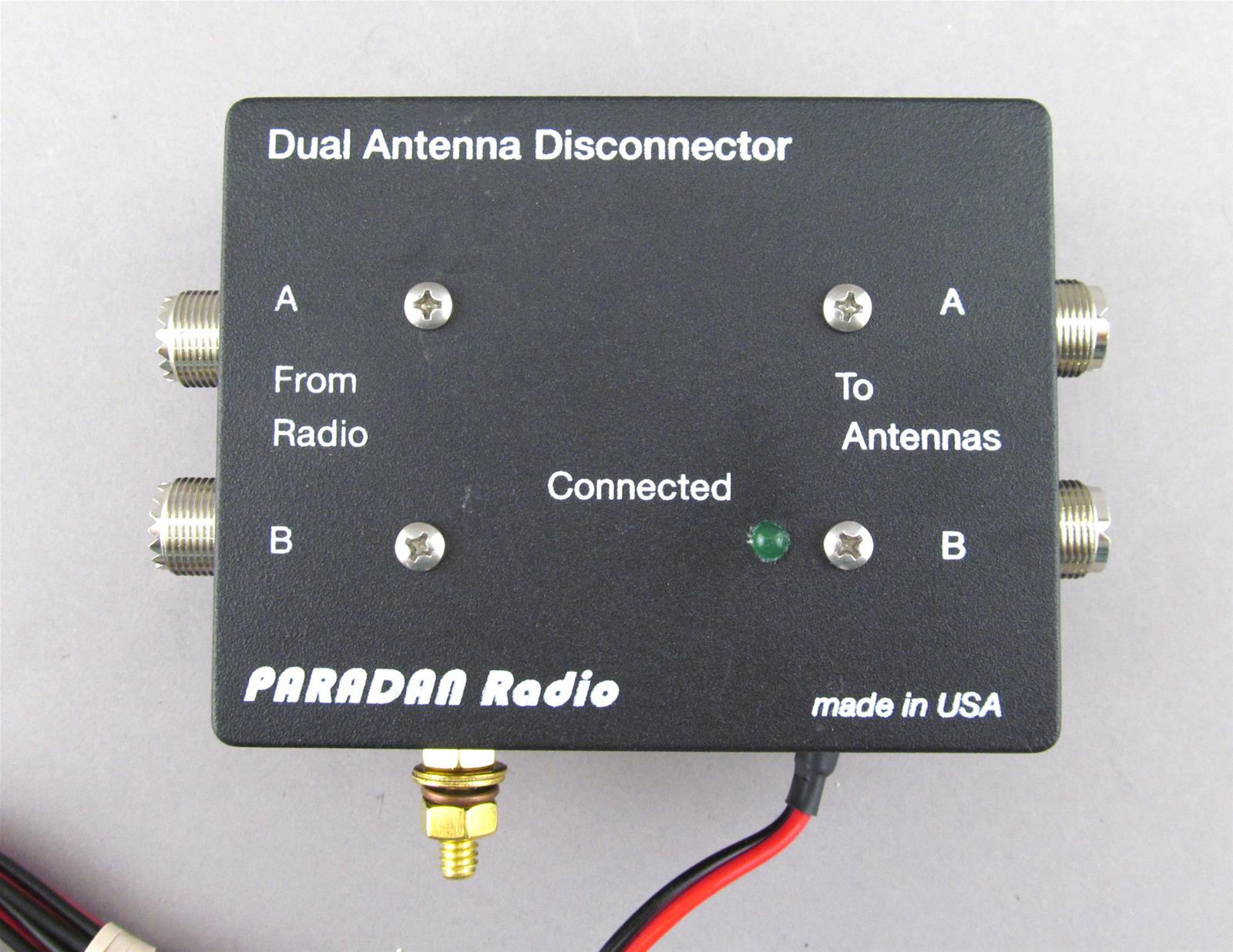

Paradan Antennenrelais für 2 x Koaxkabel

Antenna Disconnect' vom Hersteller Paradan (USA) ist ein Sicherheitsrelais für Antennenleitungen. Sobald die Station abgeschaltet wird, wird die Antenne komplett von der Funkanlage getrennt. So erübrigt sich das übliche Abschrauben der Koaxstecker vom Transceiver wg Gewitter.

Gerade für 'Remote' Stationen ist diese Funktion ausgesprochen wichtig, weil so ein ferngesteuerter Schutz der Anlage erreicht werden kann.hutz und schützt so immer gegen Überspannungen, bevor sie zum teuren Funkgerät kommen können. Das Relais wird über einen geschalteten Spannungsausgang vom Transceiver versorgt. Sobald der TRX eingeschaltet wird, wird auch die Antenne verbunden. Alternativ kann man das Trennrelais auch vom gemeinsamen Netzteil her versorgen, das bei Betriebsende abgeschaltet wird und so die gesamte Station stromlos macht.

Die Einfügedämpfung des Sicherheitsrelais beträgt bei 29 MHz nur 0.05 dB, selbst bei 144 MHz sind es nur 1 dB. Die maximale Leistung beträgt 1500 W. Eine grüne LED zeigt den eingeschalteten Zustand an. Die Schaltspannung wird über ein fest angeschlossenes Stromkabel zugeführt.

• Eigenschaften
• Metallgehäuse, schwarz
• PL Buchse(n) oder Schraubklemmen (Antenne)
• PL Buchse(n) oder Schraubklemmen (Radio) isoliert
• Grüne LED für Betriebsanzeige
• 2 Stk 15A Relais mit Schutzdiode

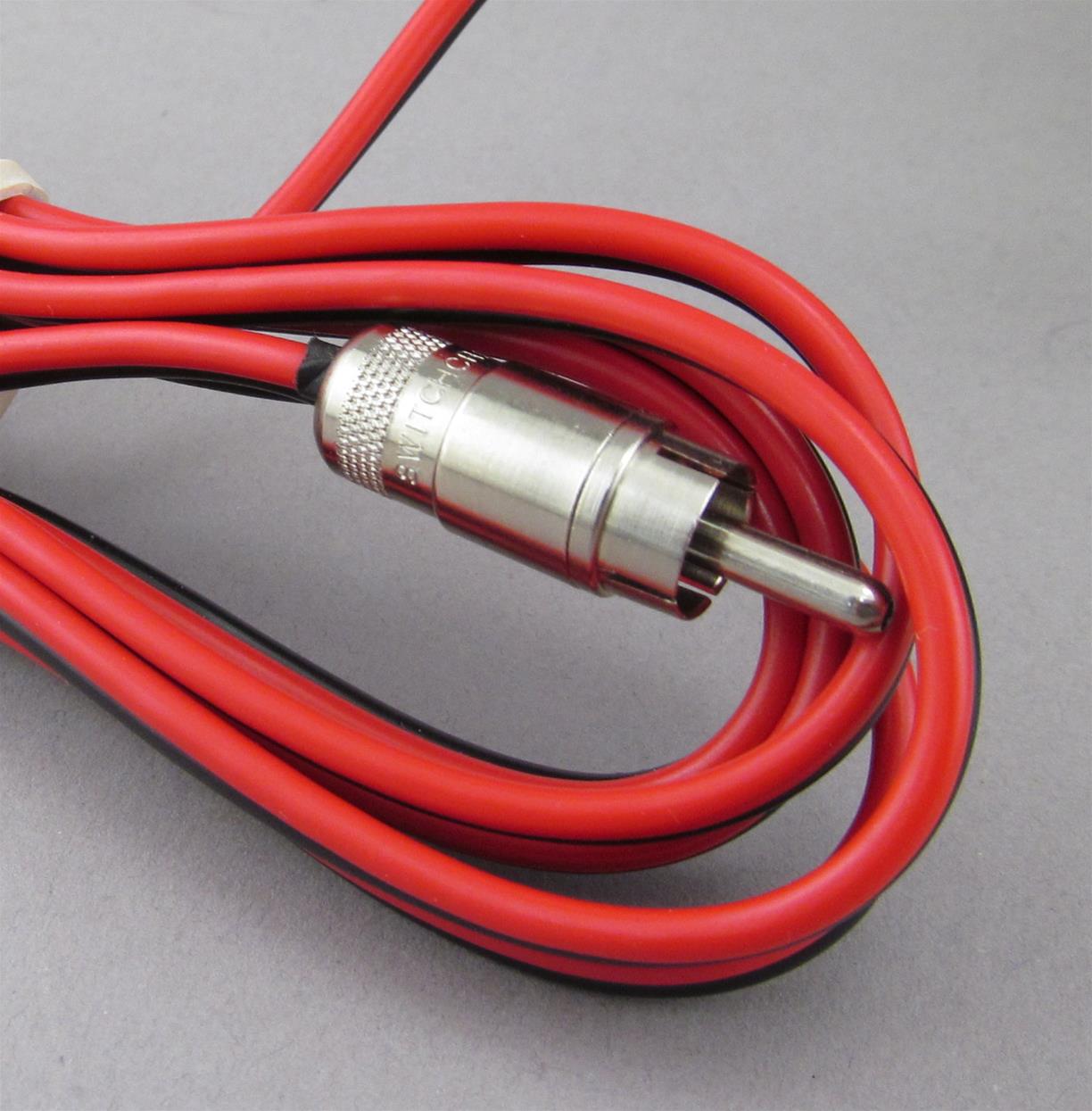

• Zweiadrige Schaltleitung mit Cinch-Stecker
• Verpolungsschutz
• Solide Erdungsklemme
