RigExpert AA-600 Antennenanalyzer mit Farbdisplay für Frequenzen von 100 kHz bis 600 MHz

549,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Artikel lagernd und sofort versandfertig;
Lieferzeit: drei Werktage (innerhalb Deutschlands)

  • AA-600
  • AA-600
  • 4820185420037
Der RigExpert AA-600 ist "der Kleinste unter den Großen" von RigExpert. Im Gegensatz zum AA-1400... mehr
Produktinformationen "RigExpert AA-600 Antennenanalyzer mit Farbdisplay für Frequenzen von 100 kHz bis 600 MHz"

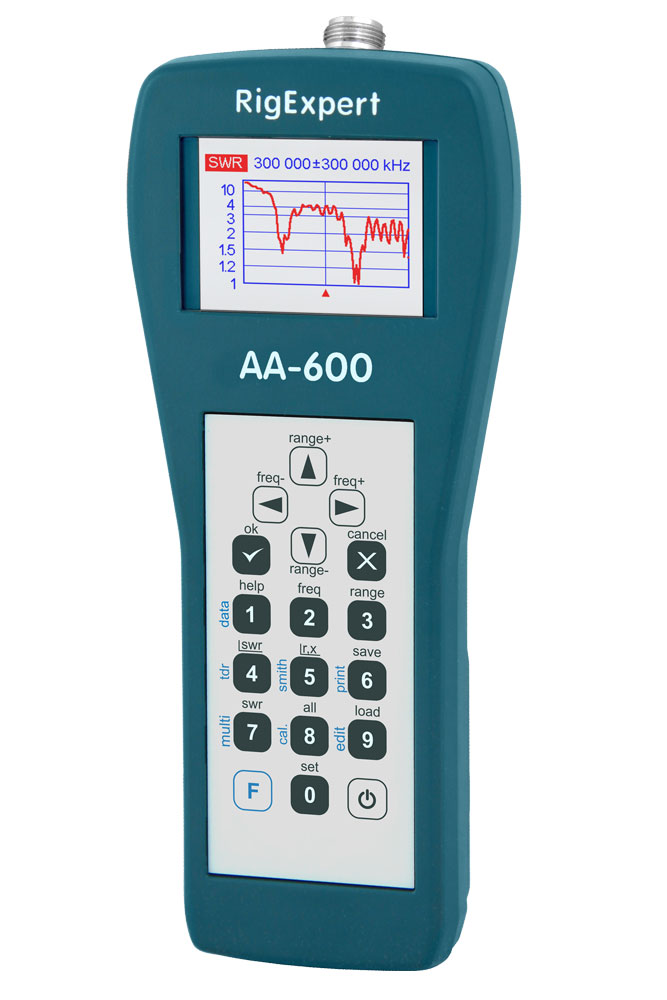

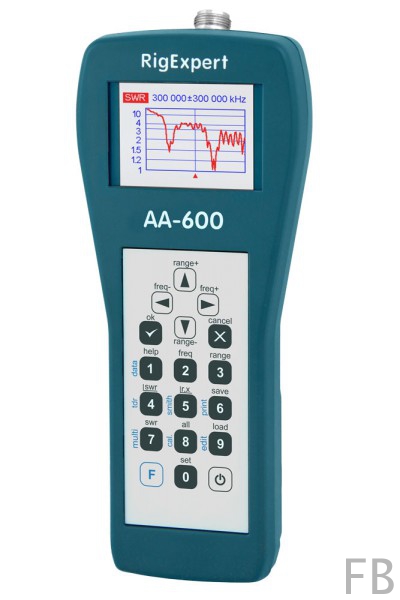

Der RigExpert AA-600 ist "der Kleinste unter den Großen" von RigExpert. Im Gegensatz zum AA-1400 verfügt der AA-600 Antennenanalyzer "nur" über den Frequenzbereich bis 600 MHz. Dafür ist der AA-600 aber auch deutlich preiswerter.

Wer Frequenzen oberhalb von 70cm eh für unnütz und nicht mein Ding hält, kann mit dem Kauf eines AA-600 im Vergleich zum AA-1400 schon fast den Kaufpreis eines neuen Duoband Digital Amateurfunk Handfunkgerätes sparen... :-)

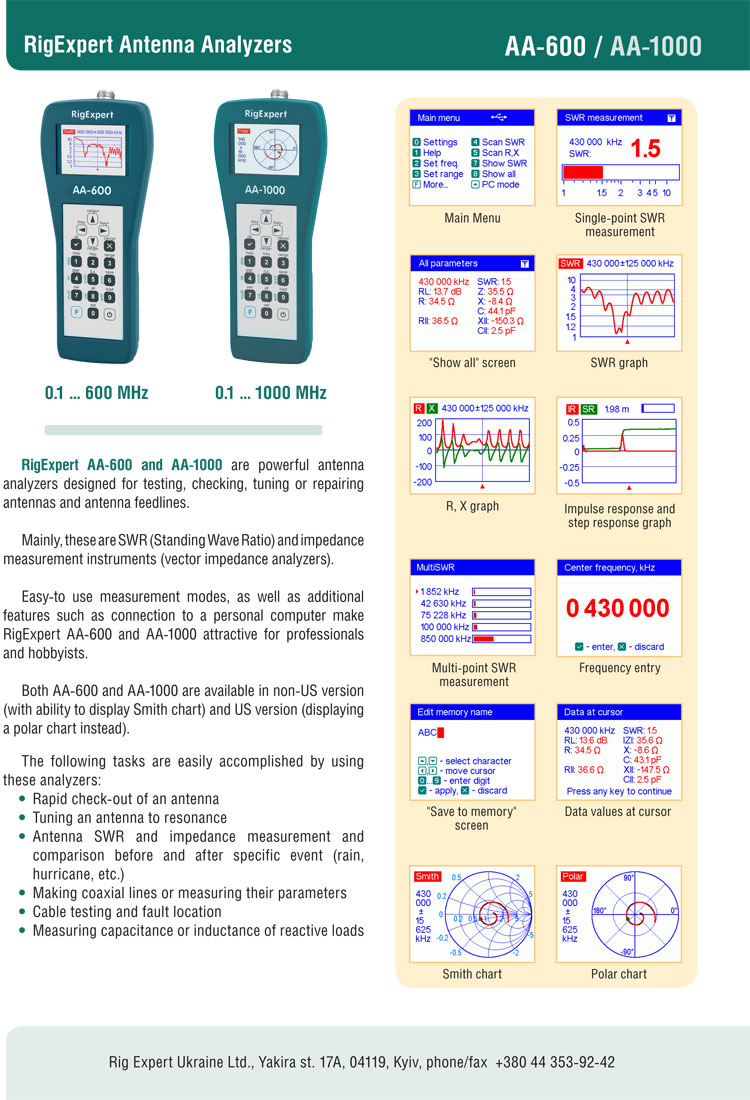

Funktionen und Eigenschaften RigExpert Antennenanalyzer (Auszug)

  • Schnell-Test von Antennen
  • Resonanzabgleich von Antennen / SWR
  • Finden von Kabelfehlern
  • Bestimmung von Induktivitäten und Kapazitäten
  • Kabelmessungen
  • Herstellung von Koax-Stubs
  • Prüfung von HF-Übertragern
  • u.v.m.

Lieferumfang:

  • RigExpert AA-600 Antennen-Analysator,
  • Schutztasche, Tragegurt,
  • 3x AA-Akkus, Akkulader,
  • Adapter PL-f / N-m,
  • USB-Kabel (180 cm),
  • engl. Bedienungsanleitung, CD-ROM

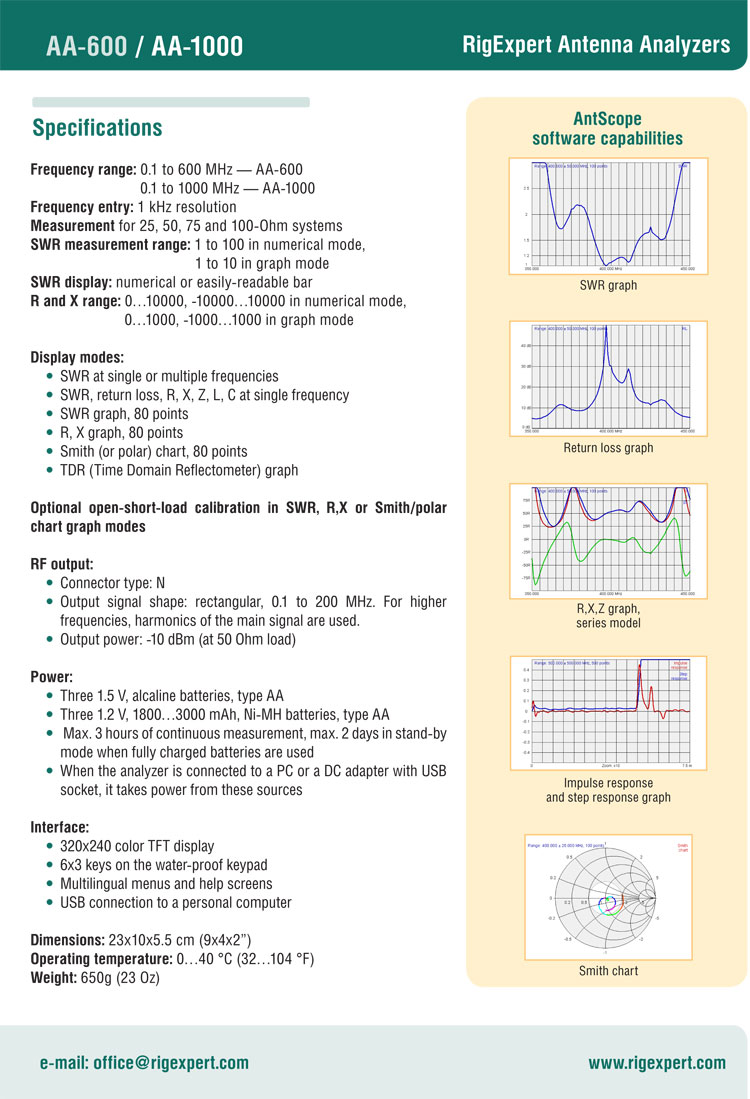

Funktionen RigExpert Antennenanalyzer AA-600

Frequenzbereiche  100 kHz bis 600 Mhz
kleinste Auflösung  1 kHz
Kleinster sweep Bereich (Darstellung)

 10 kHz
SWR2AIR™  Modus verfügbar

 ja
MultiSWR™  Modus verfügbar  ja
Reaktanz Zeichen Messung  ja
Antennen Anschluss  N-Norm Buchse
Ausgangsleistung

 -10dBm
eingesetzter Chip  CMOS Logic Chip
Einstellbare Impedanz (en) für SWR Messungen

 25, 50, 75, 100 Ohm
Anzahl Batterien bei Batteriebetrieb (Zellen)

 3x AA Zellen
Spannungssensor für Batterien

 ja
Externe Stromversorgung (ohne Batterien)

 USB
Display Typ

 TFT Farb Display 320 x 240 px
Impuls Reflektiometer Modus (TDR)

 ja, auch ohne PC
Flash Speicher

 100
Menüführung in verschiedenen Sprachen einstellbar  ja
Voreinstellungen für Amateurfunkbänder einstellbar  ja
Abmessungen  23 x 10 x 5,5 cm
Gewicht  ca. 650g



Nachfolgend eine Funktionsliste von RigExpert Antennenanalyzer. Zum Vergleich sind die Technischen Daten der einzelnen Modelle mit aufgeführt.

Funktionen RigExpert Antennenanalyzer


AA-30 AA-54 AA-170 AA-230 ZOOM

  • AA-600

  • AA-1000

  • AA-1400

Frequenzbereiche 0.1-30 MHz 0.1-54 MHz 0.1-170 MHz

0.1-230 MHz
  • 0.1 - 600 MHz   (AA-600)

  • 0.1 - 1000 MHz (AA-1000)

  • 0.1 - 1400 MHz (AA-1400)


kleinste Auflösung 1 kHz
Kleinster sweep Bereich (Darstellung)

10 kHz
SWR2AIR™  Modus verfügbar

nein ja
MultiSWR™  Modus verfügbar nein ja

Reaktanz Zeichen Messung ja

Antennen Anschluss UHF (SO-239) N
Ausgangsleistung

+13 dBm

-10 dBm
eingesetzter Chip CMOS logic chip

Einstellbare Impedanz (en) für SWR Messungen

50, 75 Ohm 25, 50, 75, 100 Ohm
Analog-digital converter (Auflösung)

10-bit 16-bit
Anzahl Batterien bei Batteriebetrieb (Zellen)

2x AA 3x AA 4x AAA 3x AA
Spannungssensor für Batterien

ja

Externe Stromversorgung (ohne Batterien)

über USB

Display Typ

Monochrome, 128x64 LC-Display

Color TFT, 290x220
Color TFT, 320x240
Impuls Reflektiometer Modus (TDR)

nur über opt. PC möglich

eingebaut
Flash Speicher

- 100 memory slots

  • 90 R/X oder

  • SWR memory slots

  • 10 TDR memory slots

Menüführung in verschiedenen Sprachen einstellbar nur in englischer Sprache

ja

Voreinstellungen für Amateurfunkbänder einstellbar -

Ja


SWR2AIR™

Diese Funktion bieten nicht alle RigExpert Antennen-Analyzer. Modelle mit dieser Funktion können auf einer VHF Frequenz ein Signal aussenden. Der mitgesendeteTon ändert sich je nach SWR Einstellung. Ideal für Aussenmessungen.

MultiSWR™

Diese Funktion ist sehr gut für die Abstimmung von Multibandantennen geeignet, da man das SWR auf bis zu 5 Frequenzen gleichzeitig darstellen kann. Gerade bei Multibandantennen kann es vorkommen, dass SWR Einstellungen auf einer Frequenz, Einstellungen auf anderen Frequenzen mit verändern. Mit der MultiSWR™ Funktionen können Sie so überwachen, ob diese Veränderungen passieren.

TDR Funktion

Bitte beachten. Bei Modellen, die nur per PC diese Funktion zur Verfügung stellen, wird die optionales PC Software "AntScope" benötigt. Je größer der Frequenzbereich des Modells, desto besser die Auflösung.

Mit der TDR Funktion (Impuls-Reflektometer) u.a. das Auffinden von Kurzschlüssen oder Unterbrechungen in Koaxkabeln - und das sogar auf teilweise wenige Zentimeter genau. Gerade bei in Schächten oder Wänden verlegten Koaxialkabeln eine wertvolle Entscheidungshilfe, wenn es "das ganze Kabel muß wieder raus - oder eben nicht geht ".





Hersteller: RigExpert
