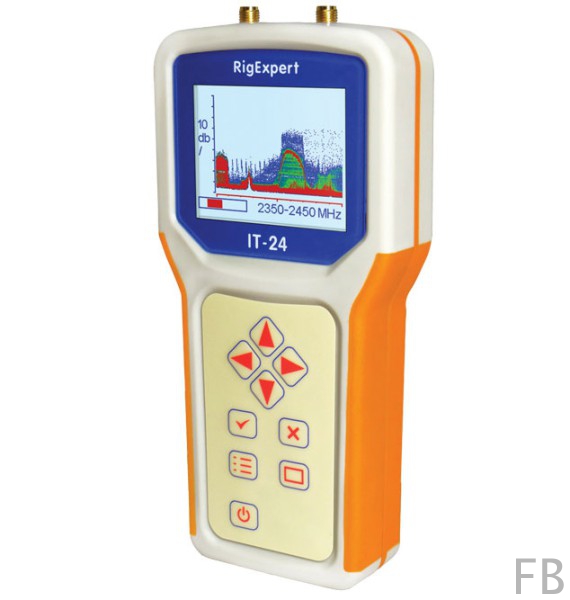

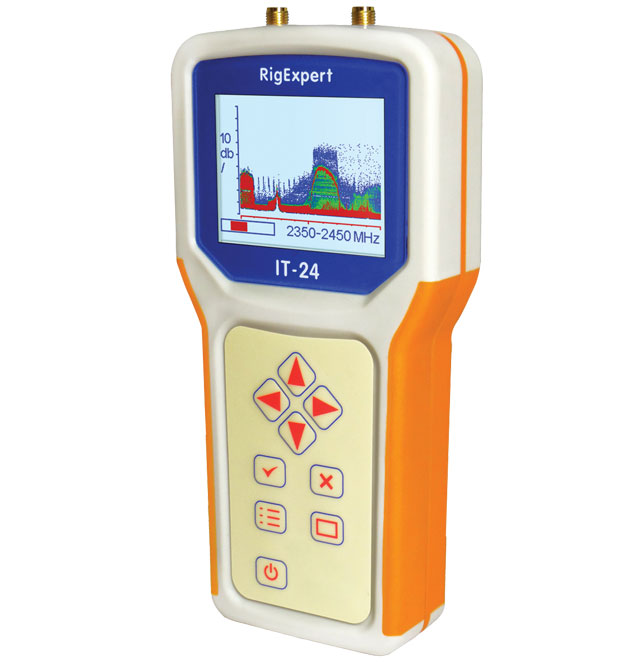

RigExpert IT-24 Antennenanalyzer für 2300 - 2600 ISM Band

Dieser Artikel steht derzeit nicht zur Verfügung!
289,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Artikel ist Ausverkauft und nicht mehr lieferbar!


  • IT-24
  • IT-24
RigExpertIT-24 ist ein universell einsetzbares, tragbares Gerät zum Testen,... mehr
Produktinformationen "RigExpert IT-24 Antennenanalyzer für 2300 - 2600 ISM Band"

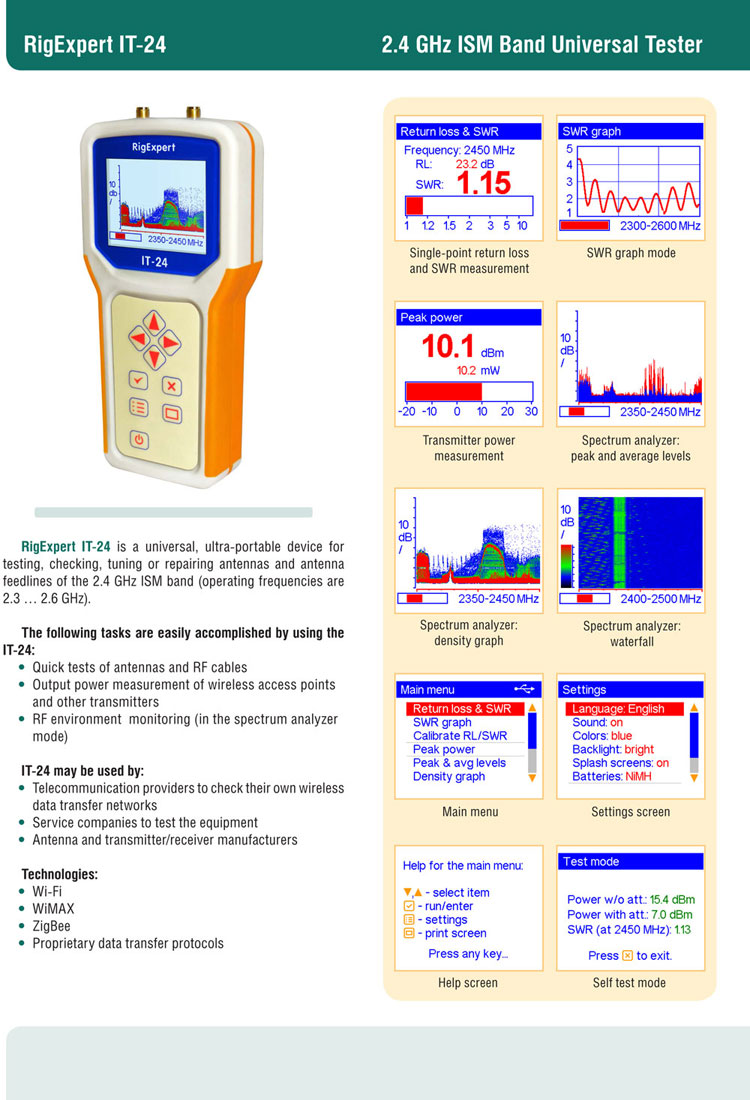

RigExpertIT-24 ist ein universell einsetzbares, tragbares Gerät zum Testen, Prüfen,oder für die Reparatur von Antennen und Antennen-Zuleitungendes 2,4GHz ISM-Bandes (Industrial, Scientific and Medical Band). DIe unterstütze Frequenzbereich ist 2,3...2,6GHz.

Der IT-24 bietet erstmal die selben Möglichkeiten, wie die anderen Messgeräte von RigExpert:

  • SWR-Messungen von Antennen und Speisekabeln, im SWR-Bereich 1 - 5. - aber exclusiv im Frequenzbereich 2300 - 2600 MHz!


Zusätzliche Funktionen:


a) ermitteln der Ausgangsleistung von Sendern mit bis zu 300 mW Ausgangsleistung, sofern das SWR besser als 1.5 ist.
b) Nutzung als handlichen Spectrumanalyzer im Bereich 2.3 - 2.6 GHz bei einer Bandbreite von 100/20/10 MHz
c) Nutzung einer grafischen Wasserfallanzeige, um schmalbandige bzw. low-level Signale zu sehen

b+c können u.a. genutzt werden, um interferenzfreie Bereiche im Frequenzbereich bzw. geeignete Aufstellungspunkte für Antennen zu ermitteln.

Die folgenden Aufgabenwerdeneinfach mit dem IT-24 von RigExpert erreicht:

  • Schnelltests von Antennen und HF-Kabel
  • Ausgangsleistungs Messung von Wireless Access Points und anderen Sendern
  • HF-Umgebung Überwachung (im Spektrumanalysator-Modus)

IT-24 kann verwendet werden u.a. für:

  • Telekommunikations Anbieter: zum prüfen der eigenen drahtlosen Datenübertragungs Netzwerke
  • Serviceunternehmen zum Testen der Geräte
  • Antennen- und Sender- / Empfänger-Hersteller

Technologies:

  • Wi-Fi
  • WiMAX
  • ZigBee
  • Proprietary data transfer protocols



Daten:

 Single-point return loss and SWR (standing wave ratio) Messung:

  • Frequenzbereich: 2,3 ... 2,6 GHz
  • Frequenzauflösung: 1 MHz
  • Rückflussdämpfung Messbereich:> 2 dB
  • SWR-Messbereich: 1 ... 10
  • Ausgangsleistungs in diesem Modus: ca. +5 dBm
  • Messfehlergrenzen werden durch die schraffierte Fläche in der Karte angezeigt. Diese Grenzwerte gelten für den 2,4 ... 2,5 GHz-Bereich.



SWR graph:



  • 4 Frequenzbänder: 2,3 ... 2,4 GHz, 2,4 ... 2,5 GHz, 2,5 ... 2,6 GHz, 2,3 ... 2,6 GHz
  • SWR Anzeige: 1 ... 5

Sendeleistungs Messung:

  • Frequenzbereich: 2,3 ... 2,6 GHz
  • Leistungsgrenzen: -20 ... +25 dBm (0,01 ... 300 mW)
  • Eingang des SWR Power Meter: weniger als 1,5
  • Messfehler: besser als ± 2 dBm

Spectrum Analyzer:

  • Anzeigemodi: Spitzen-und Durchschnittswerte, Dichte Graphen, Wasserfall
  • Frequenzbereich: 2,3 ... 2,6 GHz
  • Bandbreite von Sub-Bands: 100 MHz (5 überlappenden Sub-Bänder), 20 MHz (30 überlappende Sub-Bänder), 10 MHz (60 überlappende Sub-Bänder)
  • Das Eingangssignal: ca. -100 ... -20 dBm
  • ignal-Markierung: 10 dB / div
  • Receiver Vorverstärker: -10 dB, 0 dB, +6 dB


HF-Anschlüsse:

  • RP-SMA für SWR und Spektrum-Modi
  • SMA zur Leistungsmessung

Interface:

  • Farb-TFT-Display, 320x240 Pixel
  • Wasserdichte Tastatur, 9 Tasten
  • Mehrsprachige Menüs und Hilfe-Bildschirme
  • CPC-Anschluss über USB-Port

Stromversorgung:

  • 4 Stück AAA Batterien oder Alkaline-Batterien (das Ladegerät ist nicht im Lieferumfang enthalten; Batterien sind nicht geladen)
  • über einen USB Anschluss am Computer

Größe: 17 x 8 x 3 cm
Betriebstemperatur: 0 ... 40 ° C
Gewicht inkl. Batterien: 350 g.

Lieferumfang:

  • RigExpert IT-24
  • SMA zu RP-SMA konf. Kabel
  • Bedienungsanleitung (eng.)
  • 4 Alkali-Batterien (AAA)
