RigExpert AA STICK 500 SWR-Analyzer 0.1-500 MHz

Der Antennen- und Kabel-Vektoranalysator RigExpert Stick 500

Mit dem Analysator können Sie verschiedene Parameter von Antennen, Kabeln, Leitungen, Filtern und vielem mehr im Frequenzbereich von 100 kHz bis 500 MHz messen.

Der Stick 500 ist kompakt und leicht, was ihn sowohl für den Einsatz zu Hause als auch im Außeneinsatz ideal macht.

Der Stick 500 ist das dritte Mitglied der Stick-Familie, die unter Kennern für ihre Spitzentechnologie und ihren unglaublichen Bedienkomfort bekannt ist. Unabhängig von Zeit, Ort oder Wetter.

Der UHF-Analysator ist für die Messung des Stehwellenverhältnisses (SWR) und der Rückflussdämpfung, der Amplitude und des Phasenwinkels sowie der Werte der aktiven (R) und reaktiven (X) Widerstände unter Berücksichtigung des Vorzeichens, der Induktivität (L) und der Kapazität (C) im Parallel- und Serienbetrieb von Antennen, Kabeln, Leitungen, Filtern und anderen Systemen im Bereich von 0,1 MHz bis 500 MHz ausgelegt.

Wie alle Stick-Analysatoren ist er zu 16 Stunden Dauermessung ohne Aufladen der Batterie fähig.

Intelligent, schnell, handlich und noch leistungsstärker. Zu jeder Zeit, an jedem Ort und bei jedem Wetter.

Merkmale / Technische Daten:

• Messungen für: 25-, 50-, 75-, 100-, 150-, 200-, 300-, 450- und 600-Ohm-Systeme
• SWR-Messbereich: von 1 bis 100 im Digitalmodus, von 1 bis 10 in den Grafikmodi
• Bereich R und X: 0… 10.000, -10.000… 10.000
• Frequenzbereich: von 0,1 bis 500 MHz
• Frequenzeingabeschritt: 1 kHz
• Abmessungen: 185 mm x 40 mm x 33 mm (7,3” x 1,6” x 1,3”)
• Gewicht: 185 Gramm (6,5 oz) (ohne Verpackung, mit eingelegtem Akku)
• Antennenanschlusstyp: SO-239
• Anzahl der Eingabetasten: 6
• Display: kontrastreiches E-Ink-Display, 200 × 200 Pixel
• Verwendeter Akkutyp: Li-Ion 18650 (im Lieferumfang enthalten)
• PC-Anschlusstyp: USB 2.0 Typ C
• Typ des Ladeanschlusses: USB Typ C
• Ladezeit des Akkus: 3 Stunden.
• HF-Leistung: -10 dBm (bei 50-Ohm-Last)
• Bluetooth: v.4.2 BLE Single Mode, Klasse B
• Betriebstemperatur: -15 °C … 40 °C (5 … 104 °F)

Betriebsmodi:

• SWR, Rückflussdämpfung, R, X, Z, L, C, Betrag und Phasenwinkel bei einer Frequenz
• SWR-Diagramm, 100 Punkte
• Multiband-Modus – zum schnellen Testen einer Multiband-Antenne

HF-Ausgang:

• Anschlusstyp: UHF (SO-239)
• Ausgangssignalform: Rechteck, von 0,1 bis 500 MHz
• Ausgangsleistung: -10 dBm (bei einer Last von 50 Ohm)

Stromversorgung:

• Ein Lithium-Ionen-Akku 3,7 V, Typ 18650
• Wenn der Analysator über einen USB-Anschluss an einen PC oder ein Gleichstromnetzteil angeschlossen ist, wird er über diese Quellen mit Strom versorgt

Schnittstelle:

• Kontrastreiches E-Ink-Display mit einer Größe von 200 × 200
• 2 × 3 Tasten auf der wasserdichten Tastatur
• Menü- und Hilfeseiten auf Englisch
• USB-Anschluss an einen PC

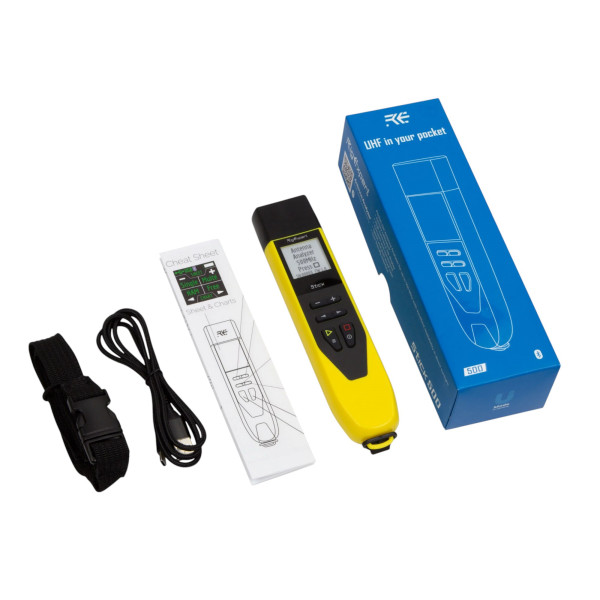

Lieferumfang:

• RigExpert Stick 500 Antennenanalysator (mit einem Lithium-Ionen-Akku vom Typ 18650)
• Schnellstartanleitung
• Trageband
• USB-Kabel
